液晶屏显示图像的方式不同于显像管，显像管是扫描显示图像，液晶屏是矩阵显示图像。到底什么是矩阵显示，液晶屏是怎么采用矩阵显示，有什么规律和特点？我们以简单的图形来说明这个道理。

一、什么是矩阵显示？

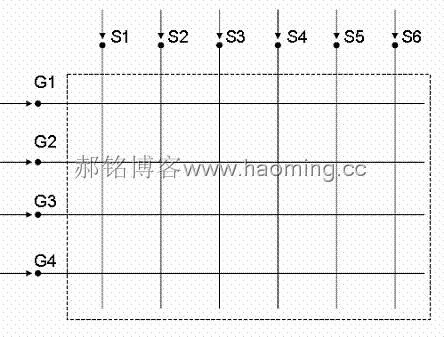

   图2.1所示是矩阵显示的基本原理，图中垂直电极线六根（s1～s6）和水平电极线4根（g1～g4）组成了一个二维表格电路。这个二维表格电路就是液晶屏的矩阵显示结构。

                                 图2.1
    我们把垂直的电极线s1～s6称为列电极线，水平的电极线g1～g4称为行电极线。每一根列电极线都穿越其它4根行电极线，每一根行电极线也穿越其它六根列电极线。
    这样每一根列电极线就和行电极线有四个交点，每一根行电极线就和列电极线有六个交点，交点上的列电极线和行电极线并不直接连接。在交点经过的行、列电极线上连接一个“灯泡”，并分别在列电极线和行电极线加上正负电压那么，这个“灯泡”就会被点亮，图2.2所示；只要任意的控制串联在列电极线和行电极线上的开关；s1、s2、g1、g2就可以控制任意一个灯泡的点亮和熄灭。图2.2、图2.3所示。


              图2.2
