双门直冷式冰箱增加冬季补偿电路简法
在冬季气温下降时,双门直冷式电冰箱容易出现停机时间过长,造成冷冻室的物品解冻。这种现象并不是冰箱出了故障,而是由于冬季冰箱所处的外界环境温度已经低于冷藏箱内的温控器的复位温度(一般为+5℃左右),使压缩机停机时间过长造成的。

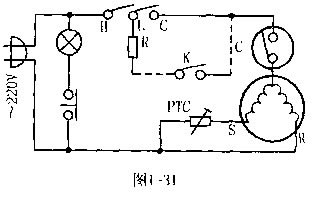

有一种较为简易的方法可解决此现象,电路如图所示。虚线部分即为所需增加的电路。其中:k为一拨动开关,r为补偿发热电阻(100kω左石,15w陶瓷电阻)。
工作原理:当温控器触点l—c断开,而开关k闭合时,电流经h—l—r—k—压缩机形成回路,此时r远大于压缩机的电机电阻值,因此电压大部分加在r上,使r发热,对温控器的环境温度进行加热补偿,当温度超过一定值时,l—c触点闭合,短接r使压缩机启动。而当l—c断开时压缩机仍有微电流(ma级)通过,在冬季对压缩机的启动是有一定帮助的。
安装方法:开关k可安装在温控盒附近,而r也安装在温控盒附近,一定要注意绝缘以免造成漏电或短路等事故。
