为东芝gr204e冰箱巧装电源延时电路

    用户为了保护冰箱，往往在冰箱电源上加装延时电路。而笔者用冰箱中的空闲电路设计制作的延时电路，功耗小、成本低、体积小、可靠性高。

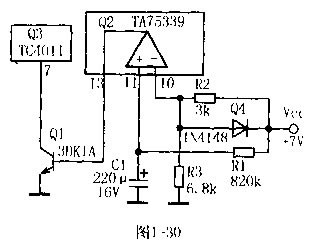

    电路如图所示。用q1控制集成电路tc4011的工作电源，从而达到控制压缩机的开／关。ta75339中的运放是延时电路的核心。c1通过r1证时充电，使ta75339第11脚达到4.7v，第13脚则输出高电平，q1由截止变为导通，从而达到延时启动目的。延时时间计算公式t≈r1×c1，一般选用4—6分钟为宜。q4是c1的放电元件，在停电时，使c1迅速放电。该电路在多台冰箱上使用，效果良好。

    元器件选用：q1选用3dk1a；q4选用1n4148；全部电阻均选用1／8w碳膜电阻；c1是电解电容(220μf／16v)。
