故障现象：送修空调是一部春兰kfd70lw柜式空调器，制热电路的控制三级管开路，导致空调不制热。

    故障分析：现场检查．该空调器制冷功能正常，这说明电源电路，过欠压保护电路、温控电路工作正常。故障部位重点在温控电路的制热部分和电加热回路。

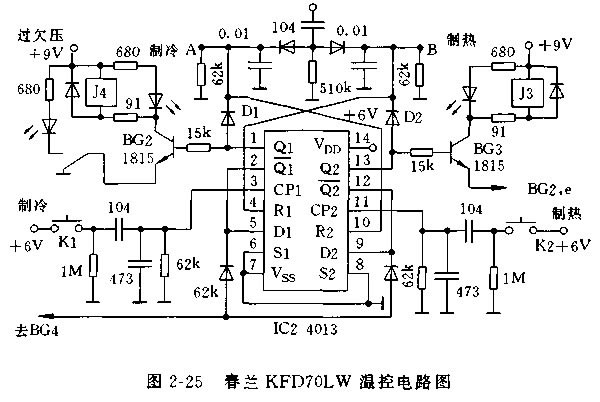

    温控电路中ic2为制冷、制热方式选择电路，其2脚q1端和5脚d1断路相连，9脚d2端和12脚的q2端相连，组成两个t型触发器。

    接通电源，正脉冲加于二极管d1、d2负极(即图2—25中右上角的a、b处)，此时二极管不导通，其正脉冲将分别加于ic2的4脚r1端、9脚r2端。r1端、r2端为清零端，使输入端1脚的q1断胳，13脚q2端电子为“0”。温控电路复位处于准备状态。若按下k2“制热”按钮，11脚cp2端得到一正脉冲，13脚q2端将为高电平，导致bg3导通，制热继电器j3吸合．其常开触点j3—1闭合，ka3、ka1或ka2得电吸合。ka3常开触点ka3—1闭合，km1交流接触器得电吸合．其3对主触点km1—1、km1—2、km1—3接通电热管380v主电源，电热管开始加热．同时ka1或ka2常开触点ka1-1或ka2—1闭合．室内机风机启动运转。

    先查三相主电源供电正常，排除了电源故障的可能，考虑到夏季制冷正常．故没检查制冷制热共用电路，重点检查制热温控部分。按以上分析，按下“制热”按钮k2．测bg3的c极电压，正常时bg3导通．c极电压应为零，实测8.5v，说明bg3未导通，j3未动作。试用导线短接bg3的c、e极，制热正常，判定bg3损坏，更换新管后制热功能恢复正常。
