用盘管法维修直冷双温双控电冰箱的方法

    一台航天牌bcd—222型电冰箱不制冷，经查为制冷剂泄漏。该冰箱与传统的单回路直冷式电冰箱有较大区别，设有两只温控器，分别控制冷藏室(上室)和冷冻室(下室)的温度；并用一只二位三通电磁阀，完成对两室制冷剂的切换。制冷管路中有两根毛细管，分别对进入两室蒸发器的高温高压液体进行降压节流。

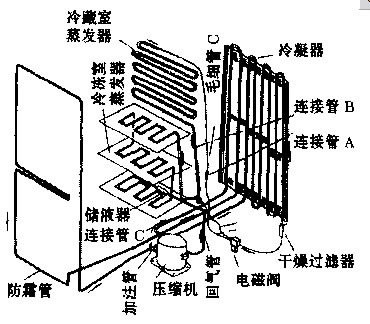

    该冰箱制冷回路如图所示。当压缩机运行时，制冷剂经冷凝器→干燥过滤器→电磁阀→毛细管b→毛细管c→冷藏室蒸发器→冷冻室蒸发器→被压缩机吸回．完成第一主回路循环。当冷藏室温度达到调控值电磁阀通电换向时，毛细管c停止向冷藏室提供制冷剂。这时制冷剂经冷凝器→干燥过滤器→电磁阀→毛细管a→冷冻室蒸发器→被压缩机吸回，完成第二补充回路循环。当冷冻室温度达到调控值时压缩机停止运转。由此可知该冰箱有两个不同回路。

    双温双控电冰箱与单回路制冷系统相比，合理解决了制冷剂的分流，使冷藏室与冷冻室之间的匹配更加合理。由于两室独立控制，可随季节变化调整温控器，不需要增设温度补偿，既节能又能达到较为精确的保鲜控温要求。但由于制冷系统的结构较为复杂，给故障判断和维修增加了困难，特别是电冰箱制冷剂泄漏故障的排除与普通单回路直冷式电冰箱明显不同。下面介绍用盘管法维修冷藏室蒸发器的方法。

    1、整体打压检漏，确定泄漏区域

    在没有氮气的情况下，可采用旧压缩机为压力源的空气打压(为保证空气干燥清洁，打压连接管路中串联两只干燥过滤器)。将带压力表的修理阀焊在压缩机工艺管切口处，打开修理阀门，开启外接压缩机，空气经压缩机的吸气端吸入、压缩，从高压端排出，经干燥过滤器滤除有形脏物和水分，进入冰箱管路系统。观察修理阀上的压力表，使系统内压力保持在0.6mpa，4小时后指针降到0.1mpa。重复以上打压过程，并用肥皂水对冷冻室等外露管路及接头进行检漏，没有发现泄漏部位。保压12小时后压力表指针降为零，说明管路有泄漏故障。

    为了确定泄漏在高压区还是在低压区，采取分段打压检漏的方法：首先用氧焊切开回气管与压缩机连接处，并用盲管将压缩机端封闭；从干燥过滤器上取下毛细管，并把毛细管和干燥过滤器端封死。另一端外接压缩机，注入0.8mpa的干燥空气，对高压部分检漏。然后在回气
