冰箱压缩机接线端子的判别方法
时间: 2022-12-23

    冰箱压缩机接线端子的判别方法

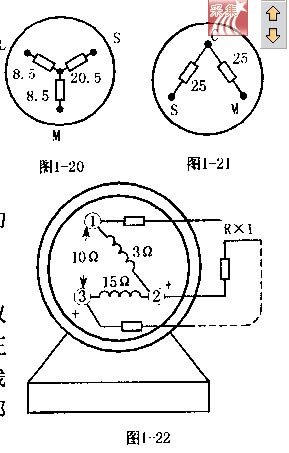

    在时,压缩机是一个心脏,压缩机电机与其它控制元件的线路连接是通过电机机壳上的三个接线端子(或接线柱)连接,接线端子与机壳之间是用玻璃绝缘的。三个端子分别为公用线、运行线及启动线,三者的位置必须认准才能接线。  (1)用引线端子上的字母来判别:在压缩机外壳上的引线端子上,一般都标注有某种符号或字母来表示相应的绕组。常见的表示方法有:①m、a、c,②m、s、c,③s、r、c,④1、2、3。一股c点均为公共点。用数字表示的“1”为运行绕组端,  “2”为公用端,  “3”为启动绕组端。但建议在压缩机通电运行时,最好先串入一只10a交流电流表,以正常的启动和运行电流作为判断的依据。  (2)特殊绕组电机接线端子的判别;为改善压缩机的启动性能,这种电机在绕组内部接线方式上与一般电机有所不同。如东芝kl—12m系列压缩机,它是将运行绕组分为阻值相等的两组,启动绕组与其中点相接。还有一种yd45g型压缩机,它的运行绕组和启动绕组阻值均相等。这两种绕组机型内部接线分别如图1—20和图l—21所示。图中c为公用瑞,s为启动绕组端,m为运行绕组端,从图1—20可看出,这种电机启动绕组端与公用端的阻值和启动绕组瑞与运行绕组瑞的阻值相等。根据这一特征,很容易测出启动绕组端。另外两个接线柱哪个为运行绕组端,哪个为公用端,可通过检查压缩机有无排气来判断。这时可先设定一个接线柱为公用端,另一个为运行端,通电后,如果压缩机排气管有气排出,则接法正确;反之,则接法有误,将接线对调即可。若机组未与系统脱开,这时可串接一只10a交流电流表,启动压缩机,如果运行电流正常,排气管发热,回气管发凉,则排法正确,否则有误。  (3)一般电机接线端子的判别:用500型万用表r×1ω档测量。运行绕组为3ω,启动绕组为15ω,运行绕组和启动绕组之间的和为18ω。知道这些数据用表测就不难分辨c、m、s三个瑞子,电路如图1—22所示,用万用表“-”笔(黑棒)任意接一端子,  “+”笔(红棒)分别接另两个端子,这时就测出两个阻值,一是3ω,二是18ω,测3ω时“-”笔接的是m端子,  “+”笔接的是c端子,测量18ω时“+”笔接的是s端子,如果把“-”笔换一

[1]
