故障现象：电磁灶有时能正常工作，时而加热时间延长，功率输出时大时小。

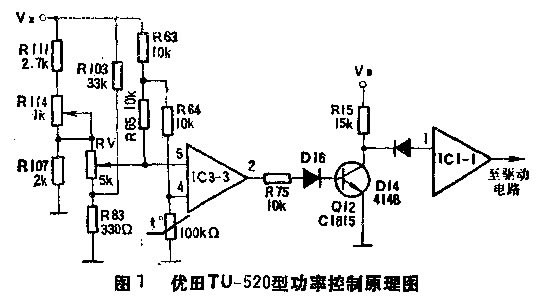

    故障电磁灶维修分析：如果使用的锅是铁质材料，可排除其功率控制电路保护动作可能件，这样初步判断故障一般在功率控制电路从电路分析可知，见图1，ic3—3与q12组成功率控制电路，r114为功率输出上限控制电位器，也称为功率输出粗调。r111、b107组成分压电路rv功率输出调节电位器与r103、r83组成下限功率输出分压电路，然后加到ic3—3⑤脚＋输入端。r63、r64与rt℃、ic3—3④脚-输入助组成比较电平端。调节r114或rv的阻值大小能改变ic3—3⑤脚电平高低，从而也改变了ic3—3②脚输出电平。这电平幅度大小经r75、d16加到q12b极，当vb上升时vc下降经d14反向检出送到脉宽调制电路ic1—1①脚，其电平大小也就控制着整机输出功率大小。

    据上分析首先检测ic3—3⑤脚电压，正常时应该有2.2v一4.8v之间的平滑变化，但在检测时发现在滑动rv电位器时电压变化突变，时高时低，因而确定造成上述故障是电位器长期使用摩损造成接触不良，方法是拆下电位器改变原滑动轨迹(这种电位器较长不易买到)，最后喷一些复活剂故障排除。
