故障现象：微波炉开机无任何反映。

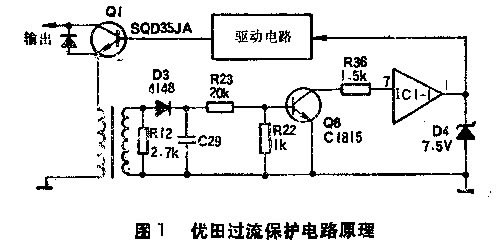

    故障分析：检查熔丝管已经烧断而且发黑严重。测量c2两端电阻均为几欧，焊下ql检测功率管sqd35ja已经击穿。造成功率管损坏有以下几种可能性，  1)输出功率管本身不良点市电升高时受冲击而损坏。2)脉宽调制振荡电路脉冲上升时间延长引起功串管过热而损坏。3)过流保护电路有故障，使功率管过流时不能起保护作用。据分析先用示波器观察驱动电路输出端脉冲波形正常，将检查功率管过流保护电路，用电阻挡测量电流互感变压器次级，发现次级已经开路，从电路分析可知：见图1，电流互感器初级串接在输出功率管的发射极，当市电升高或过热、过流时，次级感应一个电压经d3检出加到q8基极使q8导通，c极输出低电平经r36到脉避调制电路ici—1⑦脚，使①脚脉冲电平降低，经驱动级后使输出功率管电流减少，从而保护了功率管。电流互感器初级可用40．07mm漆包线绕2700圈，再作浸漆处理装回后电路恢复正常。
