故障现象：送修空调是一部lg-c1250ht热泵式空调器，微处理器芯片损坏，导致lg空调上下导风板运转不正常，本案例讲述的是lg空调控制电路分析与检修。

    分析与检修：开机后，首先查看导风板的运转状态，若开始运转正常．抬高到一定高度后突然下垂．则可确定步进电机损坏．而控制电路没有问题。若导风板运转正常．但拾起高度不够，则关机后重新开机一般即可恢复。

    排除以上情况后，对应检查ic7输入端和输出端的电压．步进电机正常运转时．ic7输入端的1-4脚的电压，应从1.0v-2.5v之间交替变化，且输出端的15—18脚的电压也在此范围变化，但变化顺序正好与输入端相反、据此，就可判断ic7是否损坏。若ic7以及输入端和输出端的电压均正常，则说明单片机ic1损坏。

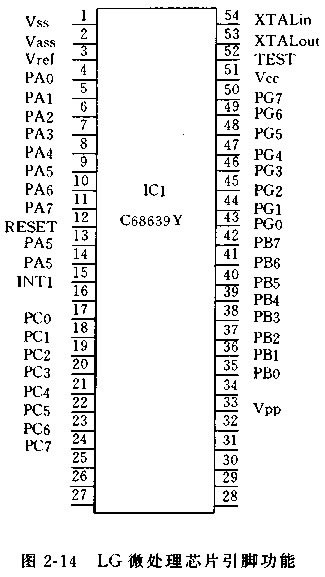

    ic1芯片各脚功能是否正常，可参照图2—14所示进行检测和判断。

    1．主接口

    主接口由xtal、vcc、vss、rest、test端子构成，主要功能如下：

    xtal——时钟信号端，此信号是由外部晶振产生的，供给内部处理器使用；vcc——电源输入端；vss——电源输入接地端；eeset——硬件复位端，低电平有效。此信号是由外部电路产生的，主要作用是强迫单片机ic1执行硬件复位；test——测试端，此管脚信号为工厂测试专用。

    2．温度采集接口

    温度采集接口由i／o接口中a口的pa0和pa1端构成，其中，pa0端为房间温度信号输入端，pa1端为室内机管壁温度信号输入端。

    3．遥控信号接口

    此接口为输入接口，红外接收器接收到控制信号后，经int1端向单片机发出中断请求，从而完成遥控
信号的接收。

    4．显示接口
