故障现象：一台上菱bcd—202l型电冰箱，压缩机始终运转，冷冻室能制冷而冷藏室不制冷。

    故障分析：该电冰箱为间冷式，箱内制冷是依靠风扇转动带动冷气循环实现的。首先怀疑风扇有故障。打开箱门检查，照明灯能点亮，用手按下门开关，风扇转动正常，说明故障仍在制冷系统。检查接水盘无化霜水，拆开冷冻室内的风道隔板，发现蒸发器被冰盖得产严实实，风道已被阻塞，由此判断化霜电路有故障。由于不能化霜，虽然风扇能运转，但风道被冰块阻塞后，冷气不能进入冷藏窒，冷藏室不能制冷而导致压缩机不停机。据此分析，首先用70℃左右的水将蒸发器上的冰溶化，然后再对化霜电路进行检查。

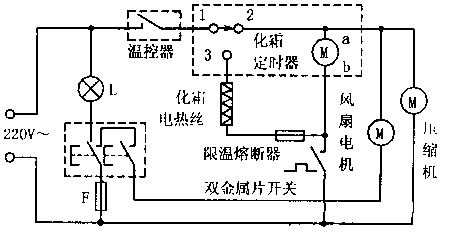

    相关电路原理如图所示。制冷时，市电电源由温控器加至化霜定时器开关第①脚，此时定时器开关有两种切换状态。

    当定时器开关第①、②脚接通时，压缩机启动制冷，同时市电经定时器电机的a、b瑞至双金属片温控开关。此时，该温控开关未接通，化霜电路不工作。

    当冷冻室温度下降到-5℃时，双金属片温控开关接通，化霜定时器电机通电开始计时。一旦累计计时达12小时(厂家设置)后，定时器开关第①、③脚接通，市电由温控器、化霜电热丝、限温熔断器、双金属片开关而接通，化霜开始。

    待化霜5—10分钟后，蒸发器温度上升到12℃左右时，双金属片温控开关断开，化霜结束。此时化霜定时器开关第①、③脚仍旧接通，市电经温控器、化霜定时器开关、化霜电热丝、限温熔断器、化霜定时器电机以及压缩机而形成回路，化霜定时器电机正常运转。两分钟后，化霜定时器开关第①、③脚断开，而第①、②脚接通，进入下一次化霜定时。

    根据上述原理，对该电冰箱的化霜定时器、化箱电热丝、限温熔断器和双金属片开关进行检查，发现双金属片开关已损坏。该双金属片开关损坏后，尽管冷冻室温度下降到-5℃，化霜定时器电机因无
