故障现象:空调模块p、w结击穿,风机转压缩机不转(主板六路信号测量方法)
品牌型号:海信kfr-2601gw/bp变频空调
类 型:交流变频挂机
故障性质:自发
检修部位:ipm功率模块
用户反映海信空调器不制冷,室外风机转而压缩机不转。

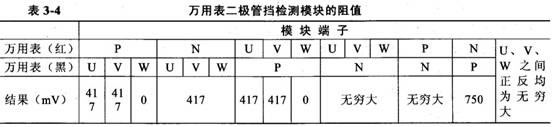

检修过程:照常理分析,风机运行,大概可说明开关电源已工作,有5v输出才会工作。而开关电源(开关电源与模块做在一块电路板上)工作大概说明直流300v正常。因而未检测室外机电压及故障代码便判断为室外机主板损坏,未向模块输出控制信号导致压缩机不工作。更换室外机主板后试机故障依旧,怀疑新更换的主板有问题,又更换一块主板试机,故障依然未排除。用万用表直流电压挡检测300ⅴ滤波电容两端电压在室外机未工作时只有直流259v,远低于正常电压。开机时测量主板上模块驱动输出端电压为直流4.6v,说明主板已向模块输出控制信号,但是压缩机未运行9拔下模块p、n、u、v、w五根线,用万用表二极管挡测量模块,结果为p与w击穿。数据见表3-4。

措施:更换模块(型号:三菱pm20ctm060,⒛a模块)。
总结
①此机模块p与w击穿,直流电压300v下降至259v,由于开关电源采用宽电压设计,直流259v电压在设计范围内因而能稳定立作,主板5v正常便开始工作,控制压缩机和室外风机运行,室外风机正常能够运行,而压缩机由于模块损坏不能运行。此例在检修中看到故障现象是风机运行,压缩机不运行,凭经验在没有检测电压和查看故障代码时便判断室外机主板损坏,以至于更换一块不行叉更换一块,最后不得已才测量电压,找出故障点――模块。本例也说明经验能帮助快速处理故障,也容易误判影响维修进程。所以在实际检修中,经验和万用表一起使用,才能快速解决问题。
注:实际测得数据,电容300v电压。电压在静态时为直流300v,当压缩机在工作后,此电压逐渐下降,压缩机达到最高频率时,电压最低到250v也为正常。
②室外机主板六路信号控制模块。我们在检测六路控制信号时,用万用表虽然不能检测主板输出控制信号是为高频还是为低频,但能从电压结果判断主板是否已向模块输出控制信号,模块有两种:早期使用的模块,例如此机,主板cpu六路
