故障现象：室外机主板电流检测电路损坏，空调器不制冷（排阻与排容介绍）

品牌型号:海信kfr-3519gw/bp

类  型:交流变频挂机

故障性质:自发

检修部位:室外机主板

用户反映空调器不制冷,室外机不工作。

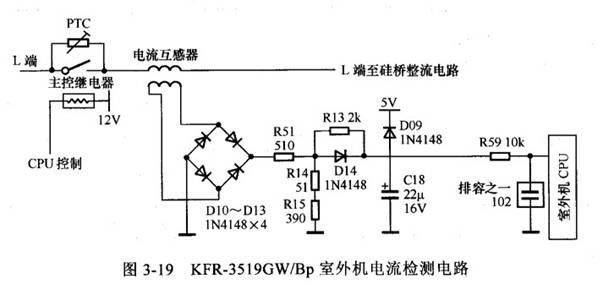

检修过程：上门检查,遥控开机,室内机主板主控继电器吸合,向室外机供电,室外机不运行。按压遥控器“传感器”切换键两次,室内机报故障代码为模块故障。拔下电源后再次上电开机,到室外机检查,压缩机能启动,但是压缩机升频过程中室外机停机,主板2、4灯闪,报故障代码为模块故障。试拔下压缩机供电线u、v、w线,再次开机,室外风机运行,运行2min三个指示灯同时亮,报代码含义为无负载。按常理应判断为压缩机卡缸损坏。但此例与压缩机卡缸损坏现象不同,压缩机能启动,在升频过程中cpu报代码为模块保护,而压缩机卡缸故障时压缩机不能启动,一开机即报代码模块保护。用万用表二极管挡测量模块p、n、u、v、w端符合二极管性质,更换模块故障依旧,更换室外机主板后试机正常,压缩机在升频过程中不再保护。换上旧主板检查,由于在开机过程中报模块保护是以模块输出端和电流检测端为依据,应主要检查电流检测电路,如图3-19所示。此例压缩机运行后,电流检测端电压上升很快,电流在0.7a时,此电压己经上升将至1v(正常压缩机高频时电流7.2a,此端为、2.6v),此时主板保护停机,反复检查电流检测电路元件均正常,观察电流检测端接有一个排容,试将排容(9引脚)直接掰断,再上电试机,压缩机运行正常,室外机不再停机保护,制冷恢复正常。检测更换下来的排容,公共端(此机使用接地)与电流检测端电容引脚有阻值约为10kω,说明内部电容漏电。

措施：更换排容。

应急措施：可以将排容直接掰断,无排容能直接使用,待有配件后再更换。

总结：本例由于电流检测端排容漏电,相当于电流检测端子与地接上10kω电阻,电流检测端电压上升过快,主板检测后判断为模块引起,停机报故障代码为模块保护。

模块保护:根据实际现象说明,主板
