案例描述：送修空调是一台春兰kfd-70lw冷暖型柜式空调器，控制电路板继电器烧坏，导致柜式空调室内机送风口栅帘被烧坏。

    故障分析：开启空调器后．置制热工作状态，室内机送风口无热风吹出．半小时后闻到塑料烧焦气味，室内机送风口塑料栅帘被电加热器烘烤变形。

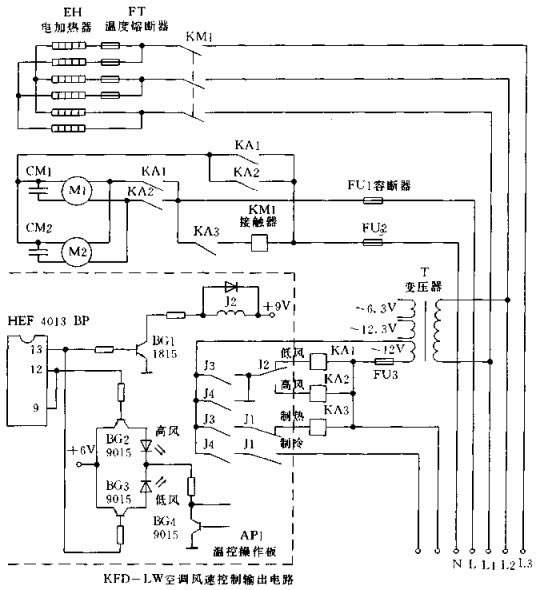

    查室内风机在低风时送风正常。高风挡不工作，说明故障在风速控制电路。风速控制输出电路如图所示。
    拆开机壳检查风速控制电路．根据高、低风指示转换正常，说明操作扳上的控制芯片(hef4013bp)的风速控制信号输出正常，故障只在高风挡控制电路中。

    拆出接水盘底部的电路板，检查低风时ka1继电器能吸合，其接点接通室内机风机电源，风扇运转，而转换高风时，ka2继电器不动作、风机无工作电源。在确定ka2继电器本身及控制线路正常情况下，再测量控制操作板ap1内的驱动晶体管bg1已导通，但辅助继电器j2不工作．测得j2线圈内部开路。用原型号jrc—5m6vdc继电器更换后，室内风扇恢复正常转换。

    经验与体会：造成室内机送风口塑料栅板变形的原因是人为故障。首先是用户开机后。置高风挡无风吹出．没有及时向低风挡转换试机；其次是损坏的温度熔断器上的标称值为139℃，而不是柜式空调器专用的85℃温度熔断器。

    由此可见，在出现不制热故障时．曾请修理工修理过．在温度熔断器开路而无原配件情况下．修理者错误地将电饭锅专用的温度熔断器来代替。所以，当风扇电路产生故障后．送风口加热器发出的高温不能排出机外，当塑料导风棚板难以承受139℃的高温时就熔化变形．随着温度的继续升高超过规定值时，该温度熔断器就因过热而开路。（中国易修网）
