案例描述：送修空调是一台松下973型冷暖型空调，控制电路中的微处理器出问题，导致空调室内机风扇电机在低速风时不运转；本案例讲述的是控制电路中微处理器芯片的巧用。

    分析与检修：接通电源后．查室内机的风扇不转．将风速设定到高速(hi)挡，风扇电机能启动。为了验证风扇电机本身是否正常，将市电220v单独加在室内机风扇电机的h(高速)、m(中速)、l(低速)三个端子上，电机的三种速度变化明显．说明故障出在控制电路上。

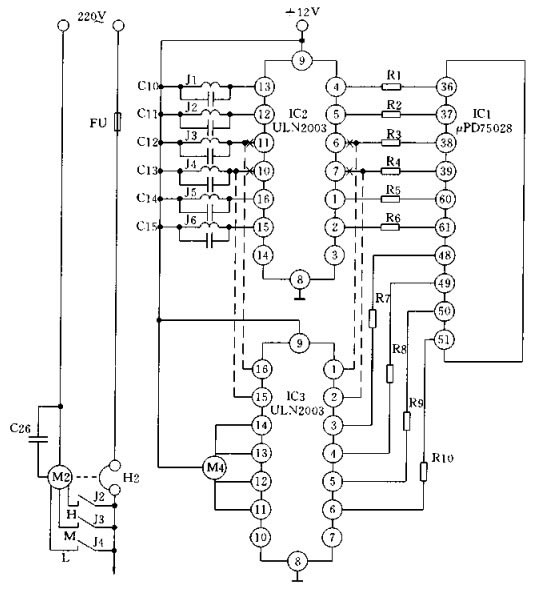

    图是控制电路原理图，由图可见，控制风速的继电器j3和j4不可能同时损坏，重点检查做处理器ic1(μpd75028)芯片和驱动电路ic2(uln2003)输出信号是否正常。由图可知，ic1的37—39脚为室内风扇电机(m2)的高、中、低转速控制信号的输出端，开启空调器(在制冷运行状态)后，分别将风速控制设置在高、中、低三种状态，同时测得ic1的37—39脚分别都能够呈现高电平信号．ic2的5—7脚也能测到高电平，但ic2输出端，除高风速时12脚呈低电平外，在中速或低速时均无低电平输出，所以造成室内风机在中、低风速时，继电器j3或j4得不到工作电压。确认ic2内部损坏，决定更换ic2芯片。

    从电路分析可以看出．ic2的3脚(输入)与14脚(输出)有一对驱动电路空闲没用，同样．专为驱动步进电机的(m4)正、反转(控制室内机导风片改变送风角度)用的ic3芯片的1和16脚、2和15脚、7和10脚也都是空脚。决定试用芯片的空闲电路进行改接，具体步骤如下：

    先把ic2芯片中速风驱动电路的6脚输入端与11脚输出端和低速风的驱动电路7脚输入瑞和10脚输出端与印刷电路板断开(图中打×处)，然后按图中虚线所示，把电阻r3输出端用细导线引接至ic3的1脚输入，从16脚输出．用细导线引接至中透风控制继电器j3与c12的负电位端；把电阻n输出端也用细导线引接至ic3的2脚输入，从15脚输出．用纫导线引至低速风控制继电器j4与c13电路的负电位端。修复后开启空调器试运行，改变高、中、低速风控制，风扇运转快复正常。
