东芝电冰箱通电后不能制冷的故障维修
时间: 2023-01-04

    故障现象:一台东芝gr—207e型电冰箱,通电后不能制冷。

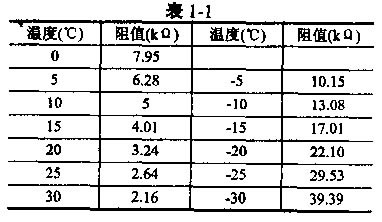

    分析与检修:根据经验,该故障的原因多为压缩机异常、制冷剂泄漏、主控制板损坏等所致。仔细观察,发现该冰箱的压缩机未启动。打开冰箱背部,检查压缩机的直流电阻、对地绝缘电阻均正常,说明压缩机电机无烧毁、开路现象。拆下主控扳,用万用表测温控器中蒸发感温头电阻值为4kω(室温为15℃),与感温头特性值(如表1—1所列)基本相符。暂短接感温头,压缩机仍未启动,于是判断故障部位在主控制板中。该板由一只运放接成电压比较器,将感温头输出的电压信号与基准电压进行比较,正常启动时,若通电瞬间冷藏室内温度高于温控器设定值,运放第⑧脚电压便高于第⑦脚基准电压,第①脚输出低电平:同时第⑤脚电压高于第④脚电压,第②脚输出高电平,导致q802(tc4572bp)第⑩脚为低电平,第⑾脚为高电平。经r816、d806加至q811基极,q811导通,继电器ry01吸合,压缩机启动并开始制冷。随着冰箱内温度持续下降,感温头电压也逐渐下降。当运放第⑧脚电压低于第⑦脚基准电压时,第①脚输出变为高电平,但因受二极管d810隔离,使q802第⑩脚电位仍维持不变,压缩机继续运转制冷。温度继续下降,运放第⑧脚(第⑤脚与第⑧脚经r804、r808相连)电压进一步下降,直至其略低于温度设定值相对应的电压时,运放第②脚输出变为低电平,导致q802第⑿脚为高电平,第⑾脚为低电平,于是q811截止,by01断电释放,压缩机停止运转,制冷停止。

    在制冷状态下,实测q811的基极电压力0v,q802第⑾脚电压为5.6v正常。拆下二极管d806用万用表检查,发现已开路损坏。用同型号二极管更换后通电,该冰箱启动制冷恢复正常,故障排除。(中国易修网)
