案例描述：送修冰箱是一台上菱bcd-202l间冷式电冰箱，化霜电热丝开路，导致冰箱每次开机制冷十几小时后便不再启动；本案例需了解的是上菱bcd-202l电冰箱电路图。

    分析与检修：用户告知，该电冰箱每次启动制冷十几小时后，压缩机使不再启动。必须重新拨动一下定时器，又可以启动制冷十几小时。用户请人修理并更换过温控器、定时器，但故障依旧。

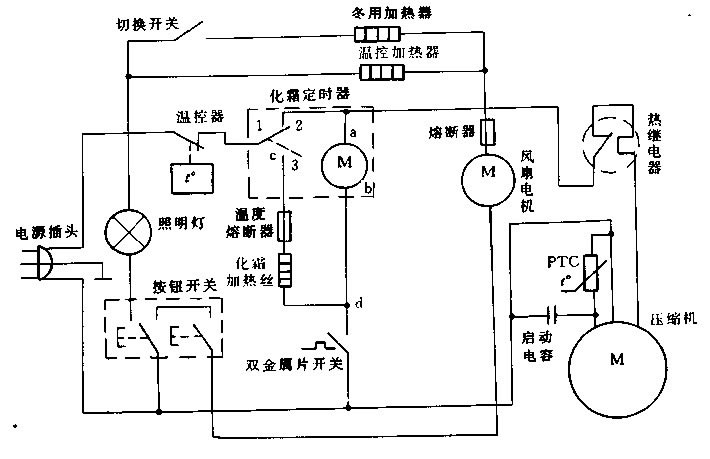

    该电冰箱的电路接线图如图所示。开始制冷时．电源从温控器进入化霜定时器①脚，此时定时器开关有两种切换状态。

    假定定时器开关①一②接通，则压缩机启动，进入制冷状态，同时电源也经化霜定时器a-b-双金属片温控开关，但由于制冷刚开始，双金属片温控开关尚未接通，故此时化霜电路不工作。

    待冷冻室温度下降至-5℃左右时，双金属片温度开关接通，化霜定时器电机通电开始计时。当累计计时到12小时(厂家已设定好)后，定时器的①-③接通。此时，电源电流由温控器→化霜定时器①-③→化霜电热丝→超热保险丝→双金属开关→电源，化霜开始。

    待化霜5—10分钟左右，蒸发器内温度上升至12℃左右，霜层溶化。双金属片温控开关跳开，化霜结束。但此时化霜定时器尚在①-③位置，定时电机正常运转。电流流经线路为温控器→化霜定时器①一③→化霜电热丝→超热保险→化霜定时器电机b—a脚→压缩机线圈→电源。两分钟后，化霜定时器的接点，由③切换到②。接通压缩机和风扇，制冷循环开始，进入下一轮化霜定时。

    根据电路分析，制冷电路在工作12小时后，接点从①-②转向①-③后．化霜电路有断路现象，造成定时器无法得电工作．使①-③接头无法转向①-②位置，这样就造成不能进行下一轮制冷。当拨动一下定时器后．将定时器接点从①-③位置转向①-②位置，这样就又可以重复制冷过程。

    工作原理搞明白后，测量c、d两点果然不通，证实上述分析正确。进
