故障电视机型:tcl l37m61b电视机(ms88)
故障现象:tcl电视机灯亮不开机

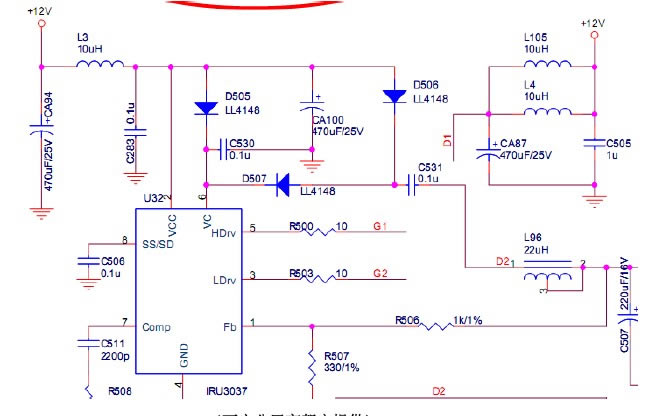

故障分析:这台tcl电视机开机后兰灯亮不开机,检测电源板的12v、24v 输出电压都正常,测屏背光板控制电压con2 的4 脚为0v,而正常时应为4v 左右处于高电位,说明u9(mst9u88)没有工作,经测量发现u9 没有供电电压。检查数字板的dc—dc 转换电路(u32—iru3037和u502—d13n3l 组成的12v 转换5v 的电路)发现在开机瞬间有5v 电压,说明dc—dc电路没有工作,用万用表检测电路没有发现坏件,后更换了u32 和u502 故障依旧,经分析图纸发现u32 的3 脚和5 脚所接电阻r500、r503 阻值变大,更换后故障排除。(中国易修网)
