     LCD2026A液晶电视集电视、电脑显示功能，是采用先进的数码芯片配2026系列外观而成，其核心技术芯片运用GENESIS 公司的GM2221，内部集成强大的平板图像处理器、3路信号输入（RGB输入、DVI输入、ITU 656视频输入）、OSD控制、内置x86微处理器、PLL时钟控发生器、ADC及智能图像处理等功能模块。具有高显示品质及体积小、重量轻等优点，同时具有省电及无辐射等特性。
　　主要功能：支持VGA电脑：1240*768/70.10Hz；YPbPr分量（HDTV高清信号）和YCbCr色差信号共用端口，高清输入：支持480p、720p；AV-Video视频1路；AV-Audio音频1路；S端子1路。取消功能：全球丽音、PIP、DVI接口。

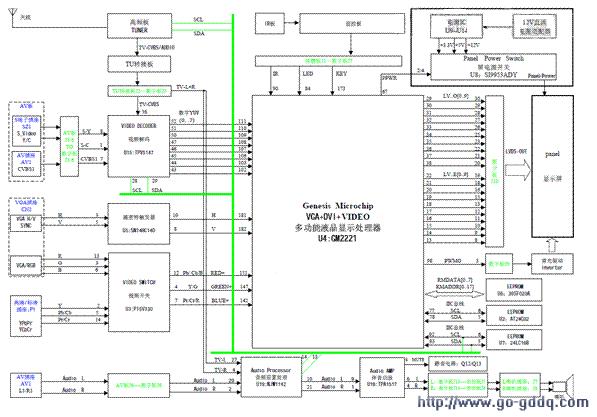

　　LCD2026A整机机芯板电路包括：一体化数码高频调谐器（内部包括：图象中放、视频检波、视频处理、伴音鉴频、预中放电路、声表面波滤波器、中频放大、中频压控振荡器（PIF-VCO）、视频检波器等组成）、数字视频解码器、视频切换开关、液晶显示处理器、EEPROM存储器、帧存储器、缓冲器、伴音前置音效、伴音功放、静音控制等组成（整机电路组成框图详见如图3-1所示）。
　　本机芯板电路采用组件包括：AV端子板、高频板、遥控板、数字板、接收板、前控板、TU转接板、背光驱动板，主要电路的处理集中在数字板组件上，另外高频板和背光驱动板整个组件是外发厂提供，在这只做简单介绍。
　　一、数字板信号流程介绍
　　LCD2026A液晶电视数字板机芯电路包括：数字视频解码器、视频切换开关、液晶显示处理器、EEPROM存储器、帧存储器、缓冲器、伴音前置音效、伴音功放、静音控制等组成。
　　它共采用集成电路分别为：U2-EEPROMAT24C02、U3视频开关PI5V330Q、U4液晶显示处理器GM5221、U5施密特触发器SN74HC14、U6-Flash EEPROM：SST39SF020A、U7-IIC串行EEPROM-24LC16B、U8双通道20V（D-S）MOSFET-SI9953DY、U9开关电源LM2596、U10-3.3V集成块 AIC1084-33CM（TO-263）、U11低压差稳压IC KA278R09TU（9V/2A）、U12-3.3V稳压集成块、U13/U14稳压电源块 LM1117MPX-1.8V、U15数字视频解码器TVP5147PFP、U18伴音功放TDA1517P、U19伴音前置音效处理NIW1142组成。
　　数字板各连接线插接口对应输入/输出情况表：

位号	位号	接口方式
数字板J1	软件升级用（空脚）	输入
数字板J3	AV板J3	输入
数字板J5	TU转接板J2	输入
数字板J6	AV板J6	输入
数字板J7	前控板J1	输出
数字板J8	TU转接板J4	输出
数字板J9	背光板（高压板）	输出
数字板J10	LCD屏	输出
数字板J11	前控板J4	输出
数字板J13	前控板J5	输出
数字板J14	前控板J6	输出
数字板P1	YPbPr/YCbCr插座	输入
数字板CN1	VGA插座	输入

1、TV信号流程

　（1）、TV视频信号流程
　　75欧姆天线接收的高频电视信号，输入到高频板组件的TCL-2002MI一体化数字高频调谐器TU，经TU内部电路处理：高频放大、混频、滤波、中放、检波、鉴频、预视放、AGC自动增益控制、AFT自动频率控制、PLL锁相环滤波等电路。TU输出的视频Video信号经高频板VGA接口插座输出，送入到TU转接板接口插座J1，经过TU转接板进行转接后，由TU转接板插座J2第8脚输出，直接送入到数字板插座J5第8脚TV-IN。
　　注：TCL-2002MI一体化数字高频调谐器TU引脚功能介绍。

引脚	符号	功能
1	VT	调谐电压
2	VCC(BTU)	+5V供电
3	SCL	IIC总线时钟
4	SDA	IIC总线数据
5	AS	IIC总线地址选择
6	NC	空脚
7	SIF OUT	伴音中频输出
8	VIDEO OUT	视频输出
9	VCC(BIP)	+5V供电
10	AUDIO OUT	音频输出

   TV-IN信号由数字板组件插座J5第8脚输入，经C157、C158滤波，R112限流，L37、L50组成的低通滤波电电路抑制信号干扰，C154耦合，送入到U15数字视频解码器TVP5147PFP第16脚，经TVP5147PFP内部电路处理：数字转换器ADC、取样AGC、MUX控制、同步发生器、时间处理器、IIC总线、视频处理、VBI处理器等。由TVP5147PFP第43～47、50～52输出数字的8BIT-YUV[0..7]，送入到U4液晶显示处理器GM5221第102～111脚。
　　数字YUV信号经过U4液晶显示处理器GM5221内部电路处理：图像处理器、RAM、ROM、OSD控制、内置x86微处理器、PWM通道、PLL时钟控发生器、ADC、智能图像处理、LVDS信号（低电压差动信号）处理等。由GM5221输出LVDS信号到液晶屏电路，分别从第13～22脚输出10BIT-LV..E[0..9]，经RN1、RN2、RN3，送入数字板组件接口插座J10第8～19脚输出，直接送入到Panel液晶显示屏电路；第29～38脚输出10BIT-LV..O[0..9]，经RN3、RN4、RN5，送入数字板组件接口插座J10第20～30脚输出，直接送入到Panel液晶显示屏电路。由GM5221第98脚输出PWMO控制信号，经R82、R80、Q7组成的电压放大电路，C72、C73滤波后，由数字板组件接口插座J9第3脚输出，直接送入到Inverter背光驱动板，经过背光驱动板组件产生驱动高压送入到Panel液晶显示屏电路。
　　（2）、TV音频信号流程
　　TV音频信号同样和TV视频信号流程一样，经TCL-2002MI一体化数字高频调谐器TU处理，由TU第10脚输出的音频Audio信号经高频板VGA接口插座输出，送入到TU转接板接口插座J1，经过TU转接板进行转接后，由TU转接板插座J2第4/6脚输出TUNER-L/R信号，直接送入到数字板插座J5第4和6脚。
　　TUNER-L/R左右声道音频信号经数字板组件上插座J5后，TUNER-L信号经R141限流、C175滤波，C200耦合直接送入到U19伴音前置音效处理NIW1142第27脚；TUNER-R信号经R153限流、C197滤波，C196耦合直接送入到伴音前置音效处理NIW1142第4脚。在NIW1142内部电路处理：自动增益控制AGC、音量控制、音调、模拟立体声、IIC总线控制等，L左声道音频信号由NIW1142第10脚输出，经R154限流、C205滤波，C198耦合，输入到U18伴音功放TDA1517P第9脚；R右声道音频信号由NIW1142第21脚输出，经R149限流、C183滤波，C182耦合，输入到伴音功放TDA1517P第1脚。
　　左、右声道信号输入到伴音功放TDA1517P，经内部电路伴音放大、静音控制处理。由TDA1517P第6脚输出左声道音频信号，经C178耦合，输入到数字板插座J13，连接到前控板插座J5，再由前控板左声道插座J7输出连接到左扬声器还原出声音；右声道音频信号由TDA1517P第4脚输出，经C178耦合，输入到数字板插座J14，连接到前控板插座J6，再由前控板左声道插座J8输出连接到右扬声器还原出声音。
　　2、AV信号流程
　　（1）、AV视频信号流程（AV视频信号CVBS1和S端子Y、C信号）
　　AV视频信号CVBS1流程：
　　AV视频信号CVBS1是从AV组件板AV1插座V接口输入，经AV组件板线插J3第3输出，送入到数字板组件线插J3第3脚，经C126、C127滤波、R105限流、L34、L47组成的低通滤波电电路抑制信号干扰，C144耦合后，经C226滤波输入到U15数字视频解码器TVP5147PFP第7脚，经TVP5147PFP内部电路处理后，输出信号流程同TV视频信号流程。
　　S端子Y、C信号流程：
　　S端子Y、C信号是从AV组件板SZ1插座输入，经AV组件板线插J3第5输出SVIDEO-Y信号，送入到数字板组件线插J3第5脚，经C147、C148滤波、R110限流、L36、L51组成的低通滤波电电路抑制信号干扰，、C145耦合后输入到U15数字视频解码器TVP5147PFP第8脚；J3第7输出SVIDEO-C信号，送入到数字板组件线插J3第7脚，经C140、C141滤波、R108限流、L35、L49组成的低通滤波电电路抑制信号干扰，C128耦合后输入到U15数字视频解码器TVP5147PFP第1脚。经TVP5147PFP内部电路处理后，输出信号流程同TV视频信号流程。
 　（2）、AV音频信号流程
　　AV左、右音频信号流程：
　　AV左、右音频信号L、R是从AV组件板AV1插座L、R接口输入，经AV组件板线插J6第1脚输出L信号，J6第3脚输出R信号，分别送入到数字板组件线插J6第1、3脚。
　　AV-L信号经R144限流、C177滤波，C189耦合直接送入到U19伴音前置音效处理NIW1142第29脚；AV-R信号经R150限流、C184滤波，C191耦合直接送入到伴音前置音效处理NIW1142第2脚。经NIW1142内部电路处理后，输出信号流程同TV音频信号流程。
　　3、HDTV高清信号流程
　　（1）、HDTV高清信号Y/Pb/Pr流程：
　　HDTV高清信号Y/Pb/Pr信号是直接从数字板P1插座接口输入。Y信号经C1、R32、R24、R33、Q1组成的射随电路，由射随器Q1发射极输出到U3视频开关PI5V330Q第2脚；Pb信号经C17、R49、R47、R50、Q6组成的射随电路，由射随器Q6发射极输出到PI5V330Q第5脚；Pr信号经C13、R36、R35、R26、Q2组成的射随电路，由射随器Q2发射极输出到PI5V330Q第14脚。
　　视频开关PI5V330Q是将HDTV高清信号Y/Pb/Pr和VGA电脑R/G/B进行切换，在选择HDTV高清信号是分别第4/12/7脚输出Y/Pb/Pr信号。Y信号经R25限流、C8滤波，输入到U4液晶显示处理器GM5221第脚；Pb信号经R28限流、C10滤波，输入到液晶显示处理器GM5221第151脚；Pr信号经R22限流、C6滤波，输入到液晶显示处理器GM5221第142脚。经GM5221内部电路处理后，输出信号流程同TV视频信号流程。
　　注：分量色差信号Y/Cb/Cr与HDTV信号Y/Pb/Pr采用同一插座接口P1输入，所以信号流程一样。
　　（2）、HDTV音频信号流程
　　HDTV左、右音频信号输入接口与AV左、右音频信号输入接口采用同一插座接口：AV组件板AV1插座L、R接口。所以HDTV音频信号流程同AV音频信号流程一样。
　　4、VGA信号流程
　　（1）、VGA-HS/VS/R/G/B信号流程
　　VGA接口HS/VS/R/G/B信号是直接从数字板CN2插座接口输入。
　　HS行同步信号由CN2-VGA插座第13脚输入，经R23限流，输入到U5施密特触发器SN74HC14第3脚，经内部触发器控制，由第10脚输出VGA-HS信号；VS行同步信号由CN2-VGA插座第14脚输入，经R27限流，输入到施密特触发器SN74HC14第5脚，经内部触发器控制，由第8脚输出VGA-VS信号。
　　VGA-HS信号直接输入到U4液晶显示处理器GM5221第181脚，作为行同步信号输入送入到内部图像处理电路；VGA-VS信号直接输入到液晶显示处理器GM5221第182脚，作为场同步信号输入送入到内部图像处理电路。
　　R信号由CN2-VGA插座第1脚输入，经R19限流，再经C14、R43、R41、Q3组成的射随电路，由射随器Q3发射极输出到U3视频开关PI5V330Q第13脚；G信号由CN2-VGA插座第2脚输入，经R20限流，再经C15、R42、R45、Q4组成的射随电路，由射随器Q4发射极输出到视频开关PI5V330Q第3脚；B信号由CN2-VGA插座第3脚输入，经R21限流，再经C16、R46、R48、Q5组成的射随电路，由射随器Q5发射极输出到视频开关PI5V330Q第6脚。
　　视频开关PI5V330Q是将HDTV高清信号Y/Pb/Pr和VGA电脑R/G/B进行切换，同样在选择VGA电脑信号也是分别由第4/12/7脚输出G/B/R信号。输入到液晶显示处理器GM5221后信号流程同TV视频信号流程。
　　（2）、VGA音频信号流程
　　VGA左、右音频信号输入接口与AV左、右音频信号输入接口采用同一插座接口：AV组件板AV1插座L、R接口。所以VGA音频信号流程同AV音频信号流程一样。
　　二、TU转接板信号流程介绍
　　LCD2026A液晶电视TU转换板电路是将TU板输出的视频、音频信号转接到数字板上，主要由3个插座组成。
　　TU转接板各连接线插接口对应输入/输出情况表

位号	位号	接口方式
TU转接板J1	高频板VGA插座	输入
TU转接板J2	数字板J5	输出
TU转接板J4	数字板J8	输入

    三、前控板信号流程介绍
　　LCD2026A液晶电视前控板电路主要处理：遥控IR、按键KEY、指示灯LED信号，分别由按键、指示灯、插座等组成。
　　前控板各连接线插接口对应输入/输出情况表：

位号	位号	接口方式
前控板J1	数字板J7	输入
前控板J2	接收板P02	输入
前控板J4	数字板J11	输入
前控板J5	数字板J13	输入
前控板J6	数字板J14	输入
前控板J7	左喇叭	输出
前控板J8	又喇叭	输出

  四、AV板信号流程介绍
　　LCD2026A液晶电视AV板电路主要处理：AV的视频、音频和S端子信号的输入，分别由AV插座、S端子插座等组成。
　　AV板各连接线插接口对应输入/输出情况表：

位号	位号	接口方式
AV板J3	数字板J3	输出
AV板J6	数字板J6	输出
AV1	AV插座	输出
SZ1	S端子插座	输出

  五、背光驱动板信号流程介绍　　
  LCD2026A液晶电视背光驱动组件板属于外购产品，它主要为液晶显示屏电路提供高压，开机瞬间高压约为交流1500V，正常工作电压约为交流800V，主要器件为光管，驱动瞬间和白炽灯启动原理差不多。
