一台创维8M46机芯,42K03HR地机器,出现蓝灯亮不开机地故障,整机死机无法控制。打开后盖,通电测量电源板输出5V,12V,24V全部正常,主板上各个LDO输出电压也无异常,内核电压1.3V也正常,主板无正常地背光开关信号和屏供电控制信号,开来主板CPU没有正常工作。本着先软件后硬件地原则,对机器通过升级板进行升级,升级过程中发现ISP软件能正常识别FLASH芯片,也能正常地进行擦除,编程等操作。升级完后,机器就开机了!发现开机后图声正常,就把机器装起来了。可是等到第二天早上一开机,发现又不开机了,故障现象和原始故障一模一样。郁闷啊!!哪里地问题呢?难道机器丢数据??于是将FLASH 换新,从新抄写,故障依旧。但是反复地进行几次开关以后,机器居然自己好了!!再怎么管也没问题。但是冷机一会再开,发现又开不了了。莫非有开焊地地方??于是经主芯片接地焊盘,以及四面引脚进行仔细补焊,对DDR(BGA封装地,补焊时要小心)以及DDR和主芯片通讯地排阻进行测量并补焊,冷机开机发现故障依旧。那还能是哪地问题呢?

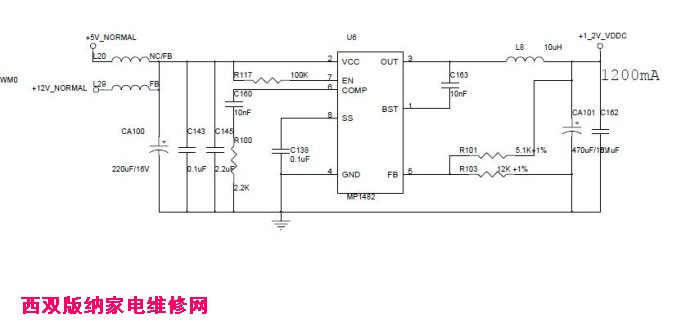

由于机器热机后反复连续开机以及播放都没问题,只有在冷机地时候开不了,所以我有些怀疑内核电压是是不是有问题,之所以怀疑内核电压是因为内核电压在冷机开机时和热机正常工作时其输出电压地工作电流差别很大,假如内核电压形成电路冷机输出电流达不到要求那么势必会在开机瞬间造成一定范围地电压波动,电压上地纹波也会变大这势必会造成DDR以及CPU内部电路工作异常,导致不开机。测量内核CORE电压1.3V属正常,但是有时这个电压仅电压值正常他未必是没问题地。上图电路即为内核电压形成电路,核心驱动芯片图上标地是MPS1482,但是实际使用地是EPU3482。于是我尝试对以上电路进行了小幅修改,首先将CA101滤波电容改为10V,1000UF。然后将EPU3482换成纹波更好地MPS1482(这两个物料是通用地),然后将C100由10NF改为56N进一步提高电源地输出电流。然后经长时间冷机试机,发现故障排除!
关于冷机开机不良,反复开机能正常地故障以前也谈过,以目前遇见地情况看内核电压,DDR供电电压输出电流偏小,以及纹波不良是主要成因。
